PEMERIKSAAN KOMPONEN TEGANGAN TINGGI SISTEM PENGAPIAN

     Pada kesempatan kali ini saya akan menjelaskan tentang penjelasan mengenai pemeriksaan komponen tegangan tinggi sistem pengapian . Berikut penjelasannya :

A.Peralatan

Peralatan yang dipergunakan untuk mendukung terlaksananya pembelajaran yang baik dan harus dipersiapkan sebelumnya adalah :

• Peralatan standar dalam peralatan standar dalam kotak alat

• Ohmmeter

• Bak cuci

• Kuas

• Pistol udara

B. Bahan

Bahan yang diperlukan untuk mendukung terlaksananya pembelajaran yang baik

dan harus dipersiapkan sebelumnya adalah :

• Bensin (untuk membersihkan)

• Lap

• Kendaraan / motor hidup

C.Langkah kerja

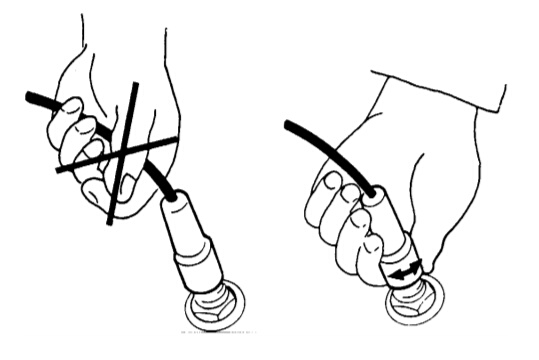

• Lepas tutup distributor, rotor dan kabel-kabel tegangan tinggi. Untuk

melepaskan steker busi, jangan menarik pada kabel busi, karena kabel tersebut

berinti arang sehingga mudah rusak

• Periksa tahanan setiap penghantar / kabel tegangan tinggi, dari elektroda di dalam tutup distributor sampai steker busi. Jika tahanan kabel lebih besar dari standar, kabel harus diganti baru.

• Penghantar / kabel tegangan tinggi dengan tahanan yang terlalu besar ( lebih dari 20 kilo Ohm ) mengakibatkan mesin sukar dihidupkan, maka kabel harus diganti.

• Lepas semua bagian dan bersihkan dengan bensin, kemudian keringkan dengan baik. Jika membersihkan dengan menggunakan angin, doronglah arang di dalam pusat distributor, untuk mencegah arang terlempar keluar waktu disemprot.

• Periksa kondisi isolator pada koil, rotor, tutup distributor dan steker busi. Jika terdapat bagian yang terbakar, maka harus diganti baru.

• Tutup distributor harus diperiksajuga kondisi arangnya. Jenis tutup distributor terlihat seperti gambar dibawah ini.

                   Arang yang dapat bergerak.Bola arang tetap. Pasangan rotornya (gambar sebelah kiri )

            Pasangan rotornya pejal, dengan dilengkapi dengan perasaan daun yang tinggi tetap.berfungsi sebagai kontak dengan arang. (gambar sebelah kanan )

• Periksa kondisi isolator kabel pengapian. Kabel yang retak atau terbakar harus diganti baru, tidak boleh diisolasi, karena isolasi biasa tidak mampu mengisolasi tegangan tinggi.

• Pasang rotor pada poros governor. Rotor yang mempunyai kelonggaran harus diganti baru.

• Pasang tutup distributor kembali.

• Pasang / hubungkan kembali kabel-kabel tegangan tinggi ke busi

• Hidupkan mesin sebagai kontrol.
